氣源型防電擊脈沖交流離子棒
◆ 產 品 概 述

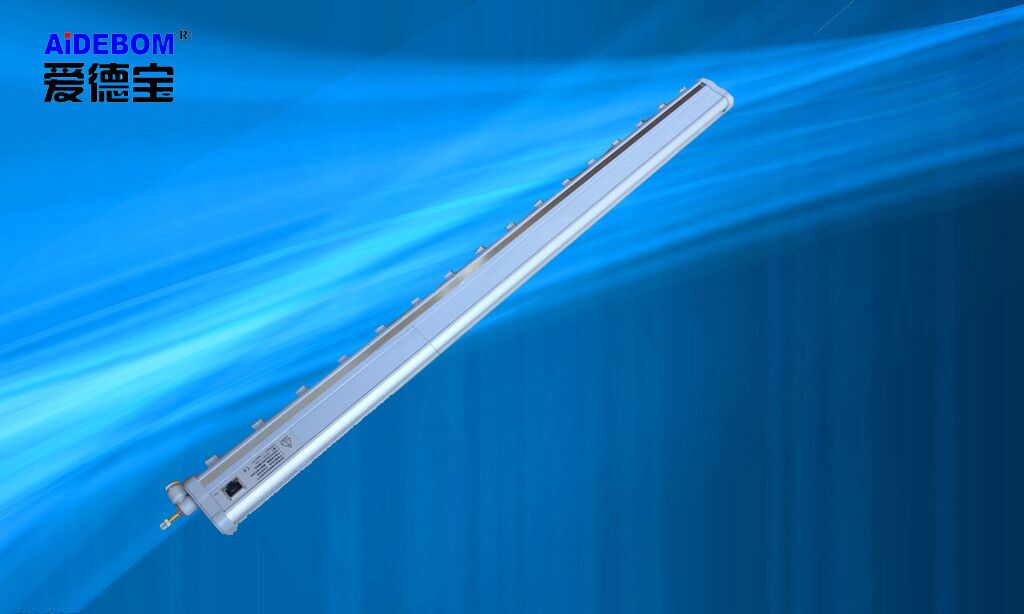

SLD-1688氣源型防電擊脈沖交流離子棒是我司研制生產的消除物體表面靜電的棒型除電裝置。
SLD-1688氣源型防電擊脈沖交流離子棒使用直流高壓電源，采用特制合金電極，通過正、負直流高壓交替作用于耦合式電極針，即讓直流高壓源采用交流實施方式通過耦合器件作用于電極針產生電暈放電，將空氣分子電離，產生大量正、負極性的空氣離子，并通過壓縮空氣使其輸送至帶靜電物體表面，中和正、負靜電電荷，達到高效、可靠消除物體表面靜電的目的。
◆ 產 品 特 點
1、為棒型、橫置式靜電消除器。
2、正、負離子輸出比可調，可用于離子平衡度的調整。
3、正、負離子輸出頻率可調，可適用于不同的消電距離，實現較快的消電速度。
4、高壓異常時紅光報警。
5、離子輸出特性，用遙控器調整。
當平板檢測儀或被消電物體表面正電壓較大時，按調“IB－”；當平板檢測儀或被消電物體表面負電壓較大時，按調“IB＋”，直至將平衡度調節到理想狀態。
6、具備防電擊功能，防止對人體造成電擊傷害。
7、通過CE認證，可有效避免外界電磁干擾影響離子棒正常工作。
8、具備電磁防護功能，不會對其他設備造成電磁干擾，使其無法正常工作。
◆ 性 能 參 數
產品型號 | SLD-HW1288 |
輸入電壓 | DC 24V |
輸入電流 | ＜600mA |
功 率 | 10W |
工作電壓 | DC±5KV |
離子發射 | 脈沖交流 |
發射電極 | SUS |
放電結構 | 電阻耦合 |
輸出頻率 | 1,3,5,10,20,30,50Hz；(出廠設置：30Hz) |
占空因數 | 10%—90% |
消電范圍 | L*W*H：{335-410mm（針間距50mm）；460-2960（針間距50mm）}*300*1000mm |
安裝距離 | 100→1000mm |
離子平衡 | ≤|±30V|（AVE） |
消電時間 | ≤2S |
報警指示 | 電源網口指示燈，高壓報警指示燈（綠色正常工作，紅色高壓異常） |
氣流壓力 | ≤0.6MPa |
帶節流閥 氣源接頭 | Φ8-G1/8 黑色 |
工作溫度 | 0℃-50℃ |
工作濕度 | ＜70% |
外形尺寸 | L*W*H：{335-410mm（針間距50mm）；460-2960（針間距50mm）}*35*63.5mm |
棒體材質 | 阻燃PVC、AL、SUS |
安裝附件 | 可180°旋轉安裝掛角 |
適配電源 | GRT-240200： DC24V 2A，雙網口輸出，123*61*40.5mm（L*W*H） |
適配電源 網線長度 | 1.8m |
質保年限 | 1年 |
認證證書 | CE |
◆ 消 電 效 果
測試數據（測試距離：300mm，離子棒長度：880mm，氣流壓力：0.3Mpa，工作頻率：30Hz）：
測試標準：ANSI/ESD.STM3.1，ANSI/ESD.SP3.3，SJ/T 11446—2013
測試儀器：Trek157靜電測試儀
測試電壓：±1000V → ±100V衰減
測試環境：濕度50±5%；溫度23±3℃
其它測試條件下，所測數據見下表：
測試方位示意圖
被測離子棒長度：385mm；工作頻率：30Hz； | ||||||
測試距離 | 氣流壓力（MPa）注1* | 占空因數(%) | 消電性能 | |||
正消電時間（S） | 負消電時間（S） | 平衡電壓（V） | ||||
垂直 | 水平 | |||||
300 | -150 | 0.2 | 49 | 2.7 | 2.9 | -0.7 |
0 | 52 | 0.5 | 0.5 | 4.1 | ||
150 | 49 | 2.9 | 3 | -0.7 | ||
-150 | 0.4 | 49 | 1.3 | 1.5 | -5 | |
0 | 50 | 0.2 | 0.2 | 12.9 | ||
150 | 49 | 1.6 | 1.9 | -2.4 | ||
-150 | 0.6 | 49 | 1.1 | 1.2 | -3.8 | |
0 | 49 | 0.1 | 0.2 | -11.6 | ||
150 | 49 | 1.3 | 1.2 | 13.1 | ||
500 | -150 | 0.2 | 50 | 2.6 | 3.1 | -5.6 |
0 | 51 | 1.1 | 1.3 | -2.6 | ||
150 | 51 | 2.9 | 3.1 | 2.2 | ||
-150 | 0.4 | 49 | 1.5 | 1.8 | -5.9 | |
0 | 49 | 0.6 | 0.8 | -15 | ||
150 | 50 | 1.8 | 1.6 | 11.7 | ||
-150 | 0.6 | 49 | 0.9 | 1.2 | -3.9 | |
0 | 49 | 0.4 | 0.6 | -4.6 | ||
150 | 49 | 1.2 | 1.4 | -2.6 | ||
600 | -150 | 0.2 | 50 | 1.8 | 2.4 | -3.4 |
0 | 51 | 1.3 | 1.7 | 1.2 | ||
150 | 50 | 2.1 | 2.6 | -2.4 | ||
-150 | 0.4 | 50 | 1.1 | 1.2 | 9.1 | |
0 | 49 | 0.7 | 1 | -4.6 | ||
150 | 49 | 1.1 | 1.4 | -3.7 | ||
-150 | 0.6 | 49 | 0.7 | 0.9 | -3.4 | |
0 | 49 | 0.5 | 0.7 | -6.8 | ||
150 | 49 | 0.9 | 1.1 | -1.3 | ||
備注：1*——氣體流動時的實時壓力值 SLD-HW1288離子棒平衡電壓性能依棒長、氣流壓力，工作頻率、安裝距離不同，而存在差異；應根據具體使用環境條件，調節占空因數，使離子棒平衡性能達到最佳狀態。 | ||||||
◆ 安 全 警 示
1. 在安裝和使用本設備之前請仔細閱讀使用說明書。
2. 整套設備在使用過程中，必須可靠接地，否則易導致離子棒異常甚至損壞。
3. 不宜在＞70%濕度環境中使用本設備。
4. 嚴禁在易燃和易爆環境中使用本設備。
5. 嚴禁擅自拆卸產品，內部維護和修理必須由專業人員進行。
6. 產品嚴禁觸碰水漬，否則會發生異常，導致觸電或火災。
7. 檢查或更換產品是，須關閉電源，否則可能會造成觸電或火災。
8. 產品通氣為干燥潔凈的空氣或氮?dú)猓瑲庠粗腥绾兴只蛴椭瑢⒃斐僧a(chǎn)品工作異?；驌p壞。
9. 產品專為除靜電而設計，嚴禁做其它用途，任何非正常使用可能會造成機器故障、觸電、火災等隱患。
10. 通電狀態下，嚴禁觸碰電極針，否則易造成故障和觸電事故。
11. 放電針為尖銳金屬物，請小心使用。
12. 產品通電前，請檢查所配電源規格，任何不符合規格的電源供電會給產品造成損壞甚至故障。
13. 請定期檢查產品電源線/通信線，如有破損請立即更換，否則易造成漏電、通信不良、工作異常等問題。
◆ 使 用 與 安 裝
1、安裝使用指導：
（1）選擇最佳的消電位置，將棒體和配套的電源適配器安裝牢固。
（2）將電源連接線的一端插入電源適配器插口內，另一端插入棒體上的電源插口內，端口接線及面板如下所示：
電源接口 | ||
1、2 | 橙、白橙 | VCC：+24VDC |
3 | 藍 | RS485+B |
4 | 白藍 | RS485+A |
5 | 綠 | 0V |
6 | 白綠 | 0V |
7、8 | 棕、白棕 | GND/PE |
（3）將棒體上的氣源接頭連接至氣源發生設備，打開氣源開關。
（4）電源指示燈亮，及離子棒面板指示燈亮綠色顯示離子棒工作，調節適合的氣源壓力和電壓輸出參數，輸出正、負離子，去中和物體表面靜電。
3、技術提示：
(1) 使用離子棒時，應將其放置于消除靜電的工作區域內，安裝角度應垂直于帶電體表面。
(2) 離子棒放電極周圍應至少遠離金屬導體、金屬接地體3cm以上，棒體必須可靠連接接地線。
(3) 離子棒條形接地電極不允許覆蓋他物。
(4) 兩根離子棒并排安裝間隔30cm以上為宜，距離墻壁等障礙物20cm以上為宜。
(5) 離子棒安裝角度可調整：
(6) 故障解決方案：
NO | 出現的問題 | 可能的原因 | 解決方案 |
1 | 電源端口指示燈不亮 | 電源線接觸不良 | 確認電源線是否完好及連接穩固 |
電源不匹配 | 確認電源規格型號（INPUT：100—240VAC 50/60Hz；OUTPUT：24VDC 2000mA） | ||
工作模式不正確—只綠燈亮（只有正高壓工作） | 拔掉電源線，重新啟動離子棒 | ||
工作模式不正確—只橙燈亮（只有負高壓工作） | |||
占空因數過小，綠燈較暗 | 調整占空因數，直至離子平衡良好； 如調整無效果，須返廠維修 | ||
占空因數過大，橙燈較暗 | |||
2 | 除電性能明顯下降 | 放電針污染及損壞 | 清潔或更換放電針 |
放電座是否旋緊 | 確認旋緊放電座 | ||
離子棒設置方位不妥 | 確認最佳安裝位置 | ||
3 | 除電性能降低 | 離子棒周圍存在導體或其它離子棒 | 移除（動）導體或其它離子棒 |
4 | 發生高壓報警 （面板Alarm指示燈亮紅色） | 電磁干擾 | 關閉電源開關/拔掉電源連接線，重啟動離子棒 |
非正常放電 | 確認安裝位置及遠離周圍導體 | ||
高壓模組無供電 | 返廠維修 | ||
高壓模組損壞 | 返廠維修 | ||
5 | 無法消電 | 高壓模組損壞 | 返廠維修 |
主板芯片損壞 | 返廠維修 | ||
接地不良/無接地導致的主板芯片故障 | 檢查離子棒及廠房設備接地情況 | ||
6 | 產品冒煙或燒損 | 高壓模組損壞或放電座絕緣損壞 | 返廠維修 |
◆ 維 護 保 養
1、 為保證該產品性能的良好，應根據使用環境及所需靜電防護要求，及時清理、維護，即：用靜電毛刷、無塵棉簽、無塵布蘸取無水酒精輕輕地清除放電極、放電插座和金屬放電體上的積碳物，其性能會有明顯的提高。注意：
A、 必須在切斷電源10分鐘后操作。
B、 離子棒在使用過程中，當針尖出現積灰或白色生成物時，須進行清潔。當使用毛刷不能達到清潔要求時，可使用無塵棉簽蘸取無水酒精清洗。
C、 清潔后，必須等酒精完全揮發后，再通電工作，不能使用其它任何有機溶劑清潔棒體。
2、 棒體面板上的電源插入端口的開關工作指示燈如熄滅不亮，應停止使用，并經專業維護人員檢查修復，待檢測電性能指標正常后方可使用。
◆ 售 后 服 務
氣源型防電擊交流脈沖離子棒出廠前經過嚴密的測試檢驗、老化處理，性能完全達到使用說明所標注的相關指標。
1、 我司對用戶作如下承諾：從購買之日起一年內，本公司免費修理或更換任何經本公司檢查已經具有缺陷的零部件。但此項承諾不適用以下情況：
(1) 設備被錯誤使用、安裝；
(2) 使用過程中的疏忽、意外所致的損壞；
(3) 自行改動、拆裝或已經其他非我司授權的服務部門維修過。
2、 合金電極屬易耗品，不屬保修范圍，本公司為客戶維修時須收費更換。
4、 除了在此規定內的部件修理或更換外，我司不承擔任何義務和產品用戶的相關責任。
◆ 包 裝 附 件

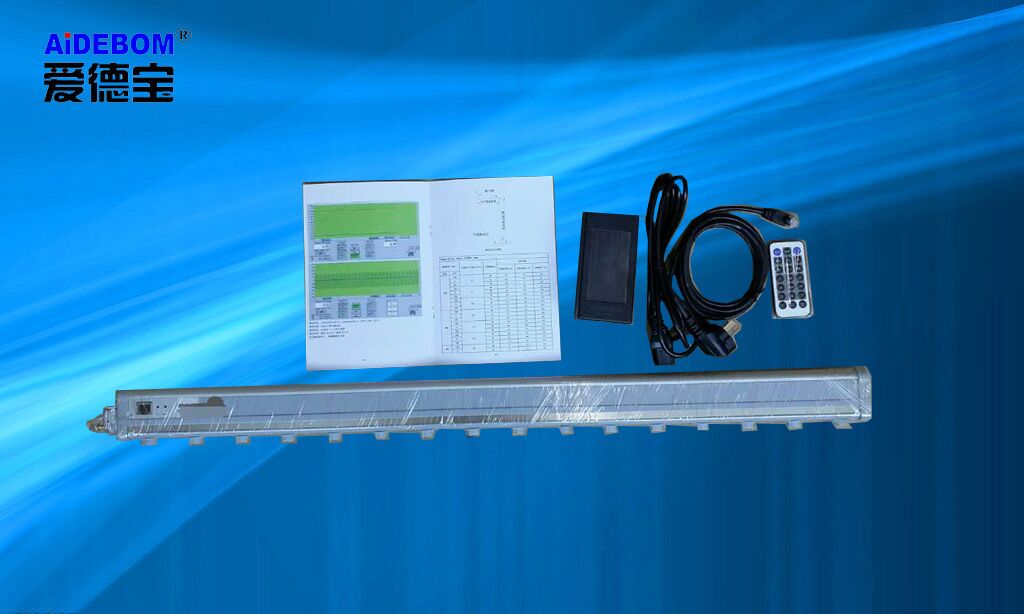

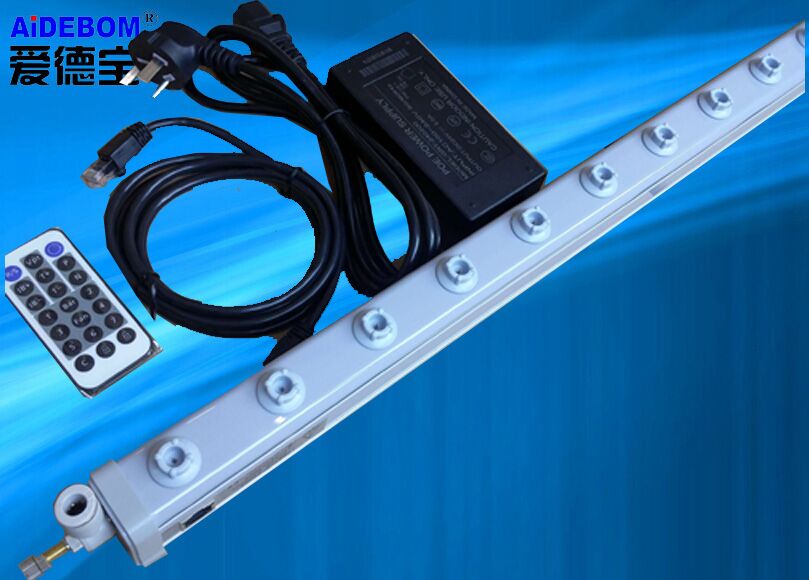

1、保修卡 2、說明書 3、合格證 4、安裝支架 5、電源適配器 6、電源連接線 7、國標電源線
